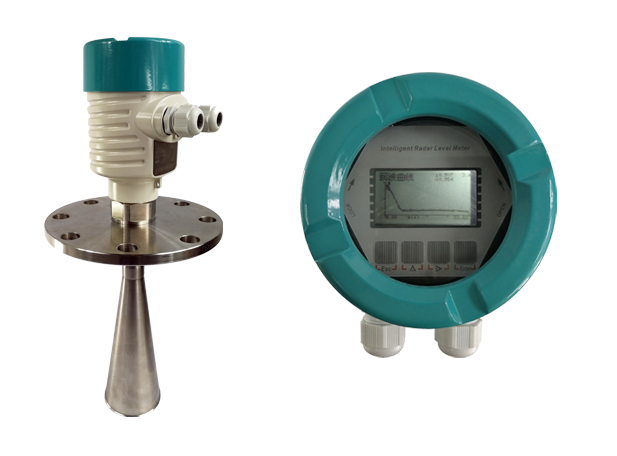

STRD系列智能雷达物位计/液位计适用于各种过程条件复杂的容器、储罐、仓料、河流水位等，且不受被测介质物理特性变化影响的外部测量，两线制技术，适用于防爆场合，非接触式与连续测量的脉冲型物位计最大测量距离70m。
【雷达物位计特性与优势】
◆无盲区，高精度
◆两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
◆不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响
◆安装简便，牢固耐用，免维护
◆测量灵敏，刷新速度快。
◆适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350℃。
【应用介质】
STRD系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
打印版
产品名称：雷达物位计，导波雷达物位计
应用场合：水液酸碱储罐小型储油罐原油、轻油储罐挥发性液体储罐浆料储罐固体颗粒河流水位
最大量程：20m；35m；70m
测量精度：±3mm；±5mm
频率范围：6.3 GHz; 26 GHz
过程温度：-40 ～ 300℃
过程压力：-0.1 ～ 4MPa
防护等级：IP67
防爆等级：EXiaIICT6
过程连接：法兰式；螺纹式
供电方式：24VDC
输出方式：4-20mA/HART/RS485(支持modbus协议）
发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极 短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

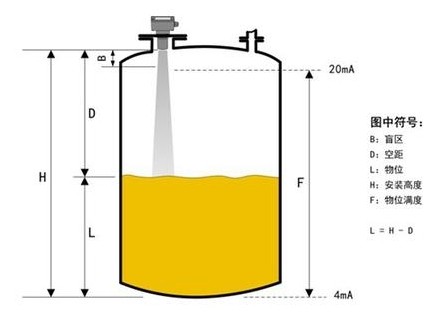

雷达物位计测量原理
◆输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
◆输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
【雷达物位安装注意事项】
推荐距离（1）墙至安装短管的外壁：
离罐壁为罐直径1/6处，最小距离为200mm。
不能安装在入料口的上方（4）。
不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。
如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。
罐内安装
在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。
对称装置（2），如真空环，加热线圈，挡板等等。
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
最佳安装选择
天线尺寸：天线越大，波束角越小，干扰回波将越弱。
天线调整：将天线调整到最佳测量位置。
导波管：导波管用来避免干扰回波。
